海上風電場海底電纜敷設路徑及埋深綜合檢

近年來，國內海上風電產業快速發展，海上風電進入建設高峰期，以廣東省為例，到2030年，建成投產海上風電裝機容量將達到3000萬kW。海底電纜是海上風電場傳輸電能的重要組成部分，它的安全運行關係到海上風電電力係統，對海上風電產業的發展起著至關重要的作用。冀大雄等從宏觀層麵的檢測手段和微觀層麵的檢測技術2個角度，對國內外海底電纜檢測方法的發展現狀進行歸納和分析，梳理了目前海底電纜檢測方法存在的問題，指出了未來發展趨勢。當前，海底電纜的檢測和監測工作多集中於敷設施工投產後的運行階段，但作為海上風電建設關鍵環節的海底電纜敷設施工，目前國內缺乏相應的質量檢測和驗收規範。本文主要研究在海底電纜施工過程中，綜合采用側掃聲呐、多波束測深儀、淺地層剖麵儀等聲學檢測手段對敷設質量進行施工後埋深及路徑檢測，在投運前及時消除存在的缺陷和隱患，降低後期運維成本，為海上風電場安全運營提供保障。

一、檢測技術方法

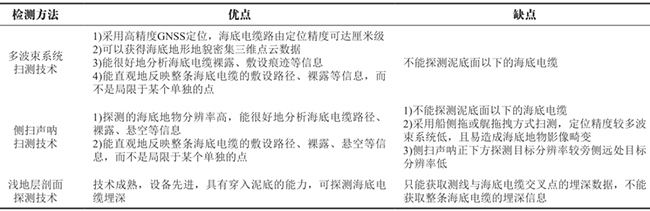

海底電纜路徑及埋深檢測，主要采用3種技術手段：多波束係統掃測、側掃聲呐掃測、淺地層剖麵探測，3種檢測方法各有優缺點，相互間能很好地起到彌補、佐證作用，為分析敷設後的海底電纜埋深及路徑時提供了充分數據依據，避免了分析片麵而產生錯誤的結論。3種檢測方法的優缺點對比見表1所列。

表1 各種檢測方法優缺點

根據各種技術的優缺點，綜合采用以上手段，可以有效地檢測整條海底電纜的敷設質量。有衝埋痕跡、裸露、懸空的海底電纜路由，可用多波束儀準確定位海底電纜路徑；對於裸露、懸空的海底電纜，可用側掃聲呐確定位置及懸空高度；對於有泥沙覆蓋的海底電纜，淺地層剖麵可以探測到覆蓋層厚度，多波束係統可以掃測敷設過程中的電纜溝深度，兩者相加即為最終的電纜理論埋深。3種技術手段相輔相成，在海底電纜敷設檢測過程中綜合獲取數據，確保全麵、合理分析海底電纜敷設施工質量。

⒈多波束係統

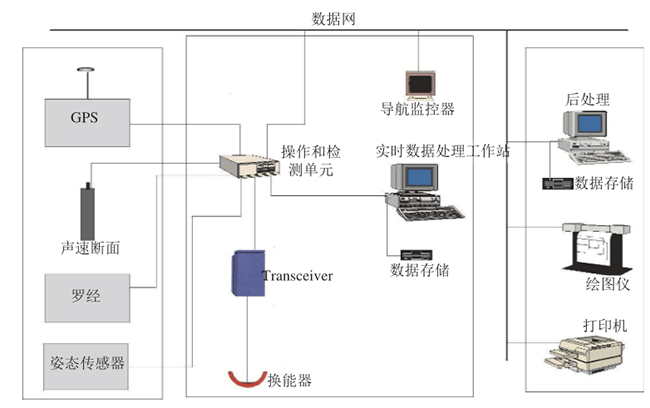

多波束係統包括3個子係統：①多波束聲學子係統，包括多波束發射、接收換能器陣、多波束信號控製處理電子櫃；②波束空間位置傳感器子係統，包括電羅經、運動傳感器、衛星定位係統、表麵聲速計、SVP聲速剖麵儀。③數據采集、處理子係統，包括多波束實時采集、後處理計算機及相關軟件和數據顯示、輸出、儲存設備。係統組成如圖1所示。

圖1 多波束係統組成

多波束探頭的發射單元每秒可以發射將近20～50次脈衝，每次生成512個波束，一秒內可獲得25600個水深點，點間距接近0.01m，生成高精度的水下三維地形圖能很好地分析海底電纜裸露、敷設痕跡等信息。如圖2所示為多波束係統掃測的電纜溝深度及裸露的海底電纜。

圖2 多波束係統掃測的電纜溝及裸露的海底電纜

⒉側掃聲呐

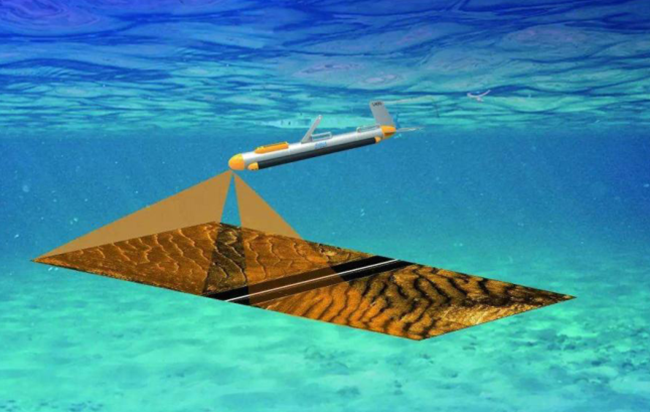

側掃聲呐是利用回聲探測原理探測海底地貌和水下物體的設備。側掃聲呐換能器陣在走航時向兩側下方發射扇形波束的聲脈衝，並接收海底表麵或水下物體對入射聲波的反向散射信號來探測海底地貌和水下物體。側掃聲呐工作原理如圖3所示。

圖3 側掃聲呐作業示意圖

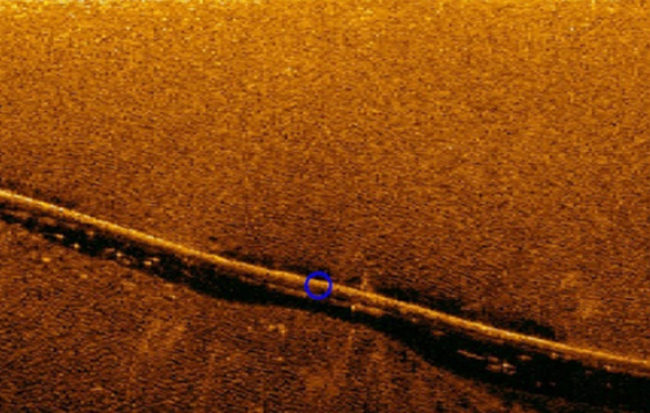

側掃聲呐在海底電纜敷設檢測中可根據聲像清晰地辨識裸露及懸空的海底電纜。在側掃聲呐圖像中，裸露海底的海底電纜比較容易探測和識別。對於平坦海底麵上的海底電纜，依據聲呐記錄上的海底電纜聲影區與海底電纜影像尺寸和懸空段產生的遮擋陰影，能夠計算出管道的裸露或懸跨高度。當海底電纜平鋪於海底麵時，突出的海底電纜由於較強的散射在聲呐圖像上呈明顯的亮條狀，由於電纜的遮擋，電纜後方在聲圖上形成陰影區。對於懸空海底電纜，其下方的海底麵也能夠對聲呐信號進行散射，但由於其反射信號晚於海底電纜反射信號到達聲呐接收端，形成的聲像位於海底電纜亮條的後方，這樣海底電纜遮擋形成的聲影區與電纜聲像會間隔一定距離。裸露及懸空海底電纜側掃影像如圖4所示。

圖4 測掃聲呐掃測的裸露及懸空海底電纜

⒊淺地層剖麵儀

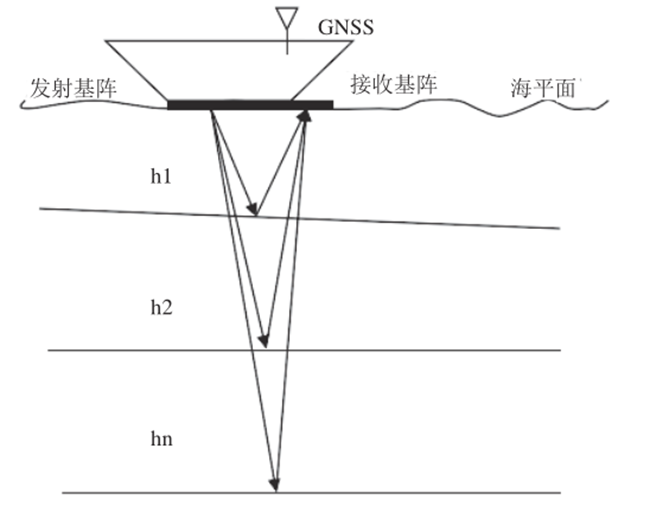

淺地層剖麵探測是一種基於水聲學原理的連續走航式探測海底淺部地層結構和構造的地球物理方法。它利用聲波在海水和海底沉積物中的傳播和反射特性及規律對海底沉積物結構和構造進行連續探測，從而獲得較為直觀的海底淺部地層結構剖麵。淺地層剖麵儀工作原理如圖5所示。

圖5 淺地層剖麵儀工作原理

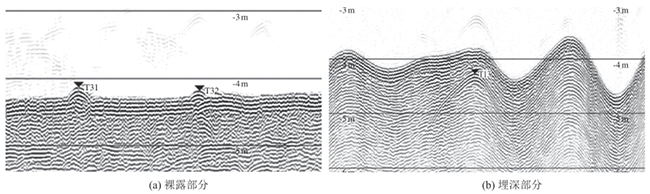

淺地層剖麵儀辨識並確定海底電纜埋深的方法是：當海底電纜敷設於海底泥麵以下時，由於其結構和周圍介質的性質相差很大，探測時淺剖儀在海底電纜上方正交經過，海底電纜在斷麵圖上表現為單獨的拋物線形狀。當沿海底電纜路由方向迂回測量後，在斷麵圖上找到每個拋物線頂點並連線，生成的折線即為敷設的海底電纜路由。根據淺地層剖麵斷麵圖，量取拋物線頂點與海床麵的高差值，此高差值與多波束係統測量所得電纜溝深度之和即為海底電纜的相對埋深。如圖6所示為淺地層剖麵儀探測所得的2種形態的海底電纜。

圖6 淺地層剖麵法探測的裸露海底電纜及有埋深的海底電纜

二、工程應用實例

粵東某海上風電輸出海底電纜采用2回3×1000+2×48C芯光電複合220kV電纜，直徑為262.9mm，由海上升壓站輸送到陸上集控中心，設計路由長度為31.5km。海底電纜路由敷設區域海底地形較平緩，大部分區域水深介於4～18m。

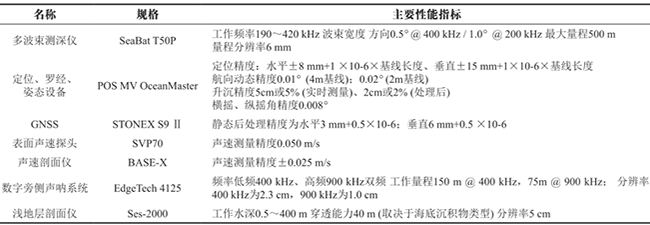

海底電纜敷設作業采取敷埋同步方式，通過操作控製敷設犁具犁把的深度，使犁具頭部嵌入泥土中，用高壓水槍對海底周圍的泥沙進行衝刷形成海底電纜溝槽，電纜通過犁槽輸送到電纜溝槽中，船舶沿設計路徑緩慢移動航行，完成海底電纜的敷設工作。為檢測海底電纜敷設施工質量，采用包括多波束係統掃測法、側掃聲納掃測法、淺地層剖麵探測法，對敷設的海底電纜進行埋深及路由檢測。投入設備及精度指標見表2所列。

表2 使用的主要設備及精度指標

測線布設：多波束及側掃聲呐掃測測線沿海底電纜路由布設，在路由左右兩側10m、25m布設平行測線；淺地層剖麵儀探測測線垂直設計的海底電纜路由布設，路由往兩側各延伸50m，按25m的間隔布設平行測線。

⒈海底電纜路徑的確定

采用多波束係統確定海底電纜路徑。3種檢測方式中，定位精度最高的為多波束係統，采用PPK後處理差分模式解算定位，平麵精度可達8mm，多波束點雲數據十分密集，生成的0.01m×0.01m格網三維模型，可以很好地分辨出海底電纜的敷設痕跡。根據檢測數據分析，海底電纜敷設痕跡隻要有1cm以上的高度差異，

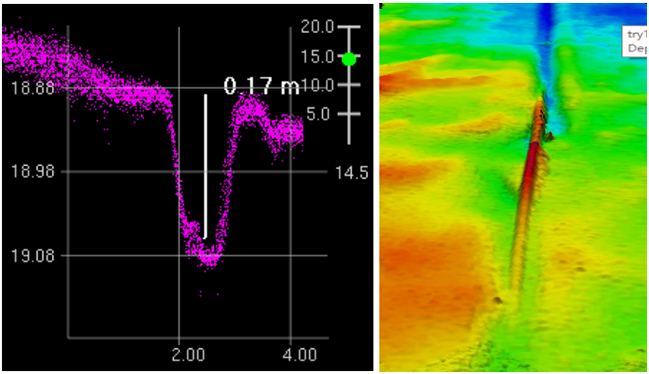

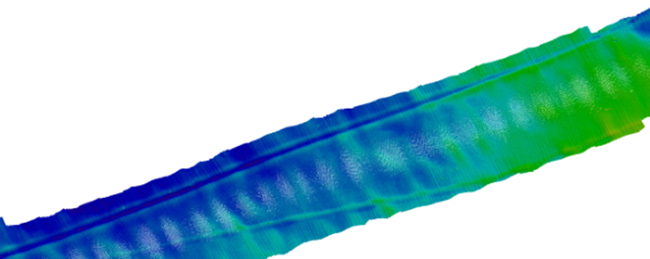

且為連續狀態，多波束係統即可高效準確地判斷海底電纜敷設痕跡。本項目檢測工作是在海底電纜敷設後馬上開展，大部分海纜敷設過程中衝刷的痕跡還未回填，在工程實踐中對海底電纜路徑實現了高速有效的判讀識別和定位。多波束所掃側出的海底電纜敷設電纜溝如圖7所示。

圖7 多波束係統掃測的海底電纜溝痕跡

⒉海底電纜埋深的探測

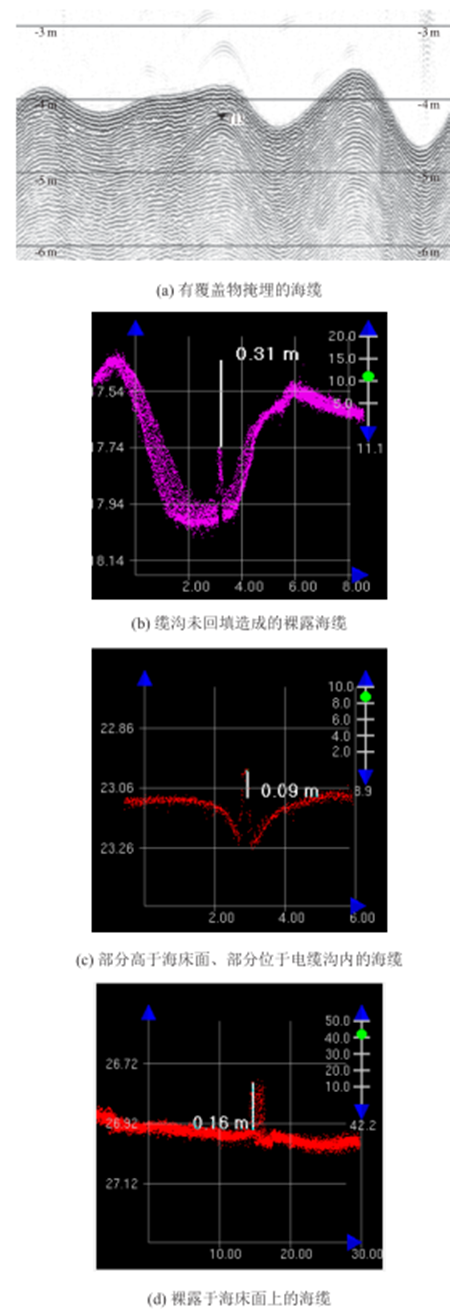

海底電纜敷設後，在埋深上主要表現出4種狀態；①有覆蓋物掩埋；②電纜溝未回填造成的裸露；③一部分高於海床麵，一部分位於電纜溝內；④裸露於海床麵上。針對上述4種海底電纜形態敷設後的海底電纜埋深值，采用3種探測技術方法綜合分析。

⑴對於有覆蓋物掩埋的海底電纜，采用淺地層剖麵法分析海底電纜覆蓋物的厚度，獲得埋深數據，然後采用多波束掃測數據分析電纜敷設痕跡的深度，2種技術方法確定的數據相加，即為最終的海底電纜埋深。

⑵裸露但有衝刷深度的海底電纜，裸露於衝犁電纜溝槽中或海床麵的海底電纜，采用多波束係統可以精確量算出電纜最終理論埋深數據。如圖8所示為4種敷設狀態的海底電纜。

圖8 4種形態的海底電纜

⒊懸空海底電纜的確定

裸露且與海底麵不接觸的電纜定義為懸空海底電纜，這種狀態的海底電纜采用側掃聲呐法、多波束係統相互判斷和分析。根據側掃聲呐法成像原理可知，海底電纜懸空於海底麵，側掃聲呐法掃測的懸空海底電纜會在聲波到達地物的另一麵產生陰影，通過量算陰影的長度，可以計算分析出海底電纜相對海底麵懸空的高度，本項目側掃聲呐法可以分辨出懸空為約0.1m的海底電纜信息，懸空海纜如圖9所示。

圖9 懸空高度約為0.1m的海底電纜

本工程的海底電纜敷設施工檢測中，共完成多波束係統掃測測線261km，側掃聲呐法掃測測線318km，淺地層剖麵探測測線261km。

利用3種檢測技術高速有效地確定了海底電纜敷設路徑，檢測結果表明，敷設路徑與設計路徑偏離值均在10m以內，符合海底電纜輸電工程施工及驗收規範的要求。3種檢測方法綜合檢測快速判定敷設施工過程中的裸露、懸空等異常情況，反饋給項目各相關方及時消缺，達到了優質工程建設的目的。

三、結語

綜合采用多波束係統掃測法、側掃聲納掃測法、淺地層剖麵探測法對海上風電海底電纜敷設進行跟隨式檢測，能在工程施工階段快速、準確地對敷設質量進行判定，及時發現施工缺陷與隱患，為投運前精確消缺提供數據支撐。目前，工程應用案例的海上風電工程已一次性成功並網送電，證明3種檢測方法綜合應用對海底電纜敷設時的質量控製是行之有效的。當前國內海上風電建設已進入高潮期，聲學檢測作為一種成熟、可靠的質量檢測手段，將在海上風電工程建設質量控製中得到更廣泛應用。
