海底電纜（submarine cable）是用絕緣材料包裹的電纜，鋪設在海底，用於電信傳輸。海底電纜分海底通信電纜和海底電力電纜，前者主要用於電話、網絡等通信業，後者主要用於水下傳輸大功率電能。與陸用電纜相比，海底電纜在應用場合和鋪設方式方麵存在不同，但發揮的作用基本相同。
1850年，世界第一條海底電纜鋪設成功，連接了法國加萊和英國多弗。至此，越來越多的海纜增強了國與國之間的聯係，甚至很大程度上促進了全球一體化進程的發展。同時，海纜也實現了能源傳輸形式的創新。隨著海底電纜技術的發展，如今海底電纜被廣泛運用於洲際通訊、島嶼互聯、海上油氣平台、海上風電等領域。
能源需求是人類社會永恒不變的需求。我國擁有1.8萬餘千米長的海岸線，沿海分布6000多個島嶼，沿海地區又是我國經濟發達區域，沿海島嶼發展急需用電。由於建設電站成本高、周期長，再加上燃料供應不便且有汙染等因素，中小型海島的供電與通信都需要通過海底電纜來解決。近年來，隨著跨海輸電、通訊，海上油氣田等海洋項目的發展，尤其是海上風電等海洋新能源的快速增長，作為能源傳輸的關鍵通道，海纜被提出越來越高的要求。一方麵，海洋中新敷設的海底電纜數量日益增加，另一方麵，海底電纜的設計、製造、施工技術要求也不斷提高，尤其是將環保提到了前所未有的高度。

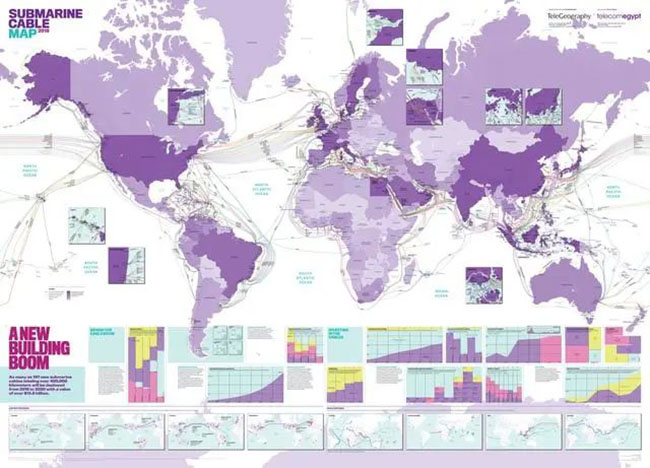

圖1 世界海底電纜地圖（2019）
海底電纜種類
海纜的種類可以從以下三個方麵來劃分：
1、導電芯數量。主要分為三芯海纜和單芯海纜，中低壓線路使用三芯海纜居多，高壓線路使用單芯海纜居多。
2、傳輸功能。傳統海纜隻有單純的電能傳輸功能，新型海纜屬於光電複合纜，有效地實現了電能和信號在同一根纜線上傳送。
3、負荷類型。分為直流海纜和交流海纜，直流海纜特點是損耗小，易於實現長距離輸電，但直流海纜的應用經驗並不豐富，直流換流站等配套建設費用高昂，交流海纜損耗大，但運維技術成熟，配套建設費用小，因此海纜線路設計者們通常要進行技術和經濟上的權衡，實現效益最大化。

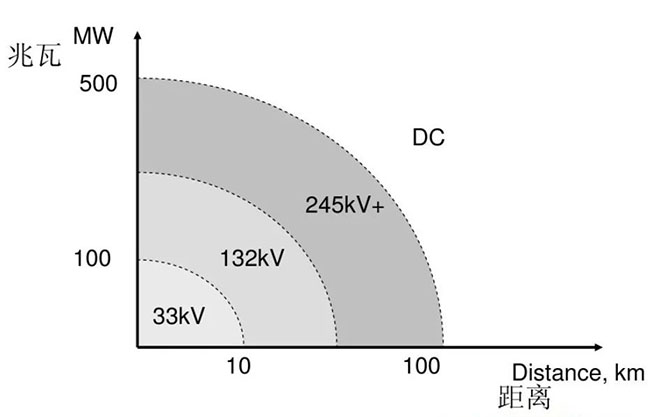

圖2 海底電纜電壓、兆瓦數和距離的關係

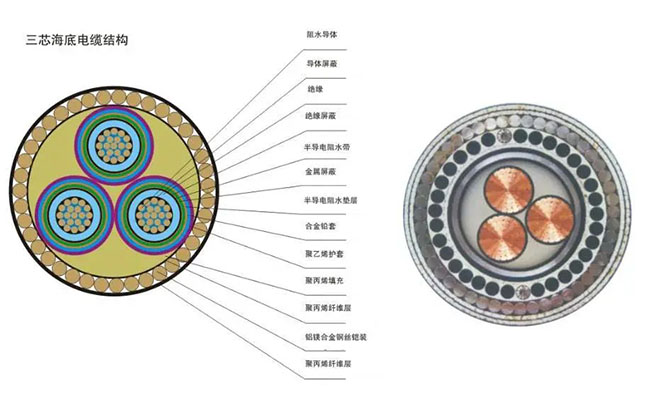

圖3 三芯海底電纜截麵圖

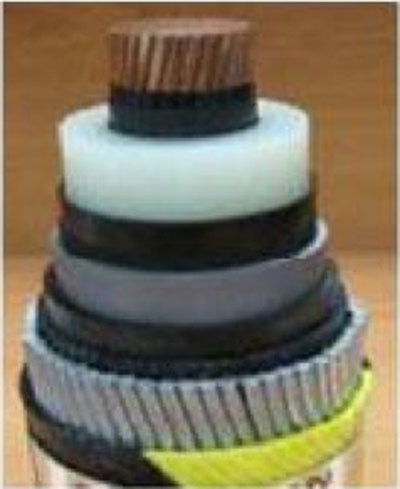

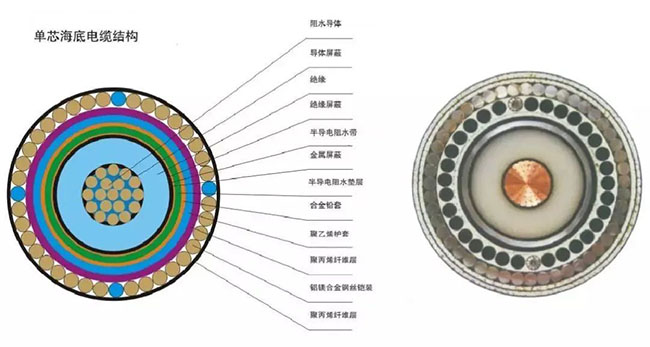

圖4 單芯海底電纜截麵圖
海底電纜結構
海底電纜發展至今，結構設計上做出多種探索和嚐試，主要包括以下幾種型式：
1、浸漬紙包電纜。適用於不大於45kV交流電及不大於400kV直流電的線路。目前隻限安裝於水深500m以內的水域。
2、充油電纜。利用補充浸漬劑的方法消除電纜中的氣隙。當電纜溫度升高時，浸漬劑膨脹，電纜內部壓力增加，浸漬劑流入供油箱；電纜冷卻時浸漬劑收縮，電纜內部壓力降低，供油箱內浸漬劑又流入電纜，防止了氣隙的產生，故可以用於110千伏及以上線路。敷設於水深可達500m。
3、充氣式（壓力輔助）電纜。使用浸漬紙包的充氣式電纜比充油式電纜更適合於較長的海底電纜網，但由於須在深水下使用高氣壓操作，故此增加了設計電纜及其配件的困難，一般限於水深為300m以內。
4、“油壓”管電纜。隻適用於數公裏長的電纜係統，因為要把極長的電纜拉進管道內，受到很大的機械性限製。
5、擠壓式絕緣（交聯聚乙烯絕緣、乙丙橡膠絕緣）電纜。適用於高達200kV交流電壓。乙丙橡膠較聚乙烯更能防止樹枝現象及局部泄電，使海底電纜更有效地發揮功能。
浸漬紙包絕緣和充油式電纜受水深與敷設落差限製，現已基本淘汰。油壓管電纜受機械性限製也已淘汰。目前擠壓式絕緣電纜使用最為廣泛。
圖5 浸漬紙包電纜示意圖

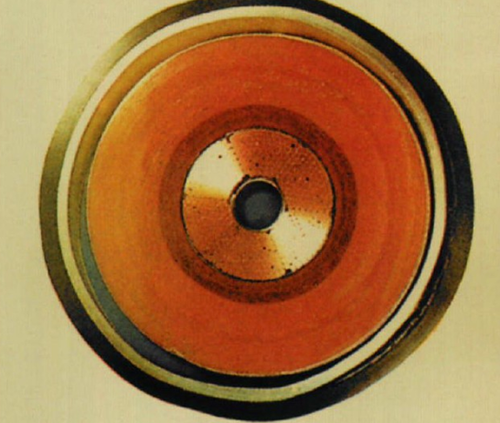

圖6 充油電纜示意圖

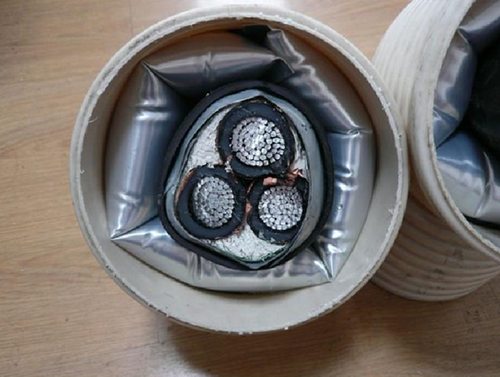

圖7 充氣式電纜示意圖

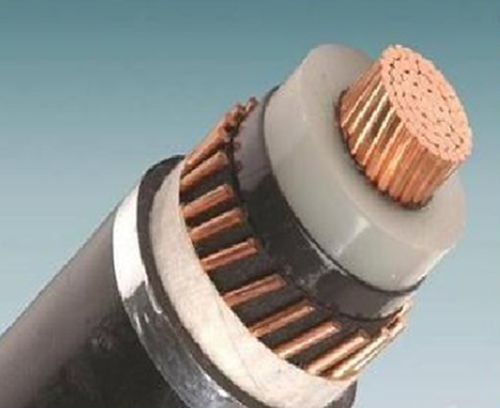

圖8 交聯聚乙烯絕緣海底電纜示意圖
經過多年的總結和沉澱，目前海底電纜典型結構如下：
最外層是PP繩和瀝青，用來抵禦海水腐蝕；
下一層是鋼絲鎧裝，用來加強海纜的機械強度，防止外力破壞；
鉛護套用來抵禦海水腐蝕和強大的水壓；
阻水層可以阻止當鉛護套損壞時，海水滲入鉛護套並沿軸向擴散；
海纜絕緣層和陸纜絕緣層沒有區別，用來傳送能量；
內外屏蔽層用來均勻電場分布，提高絕緣壽命。
正是以上獨特的機械和電氣設計，海纜才可以“安心”地躺在海底工作。
